Системы противодымной вентиляции — один из ключевых элементов безопасности здания. В случае пожара именно они обеспечивают удаление продуктов горения и создают условия для безопасной эвакуации людей. В отличие от обычной вентиляции, здесь нет права на ошибку: малейшее отклонение в монтаже может привести к критическим последствиям.
Особое внимание в таких системах уделяется воздуховодам — их конструкции, материалу и качеству монтажа. Разберем основные особенности монтажа воздуховодов для систем подпора воздуха и дымоудаления.

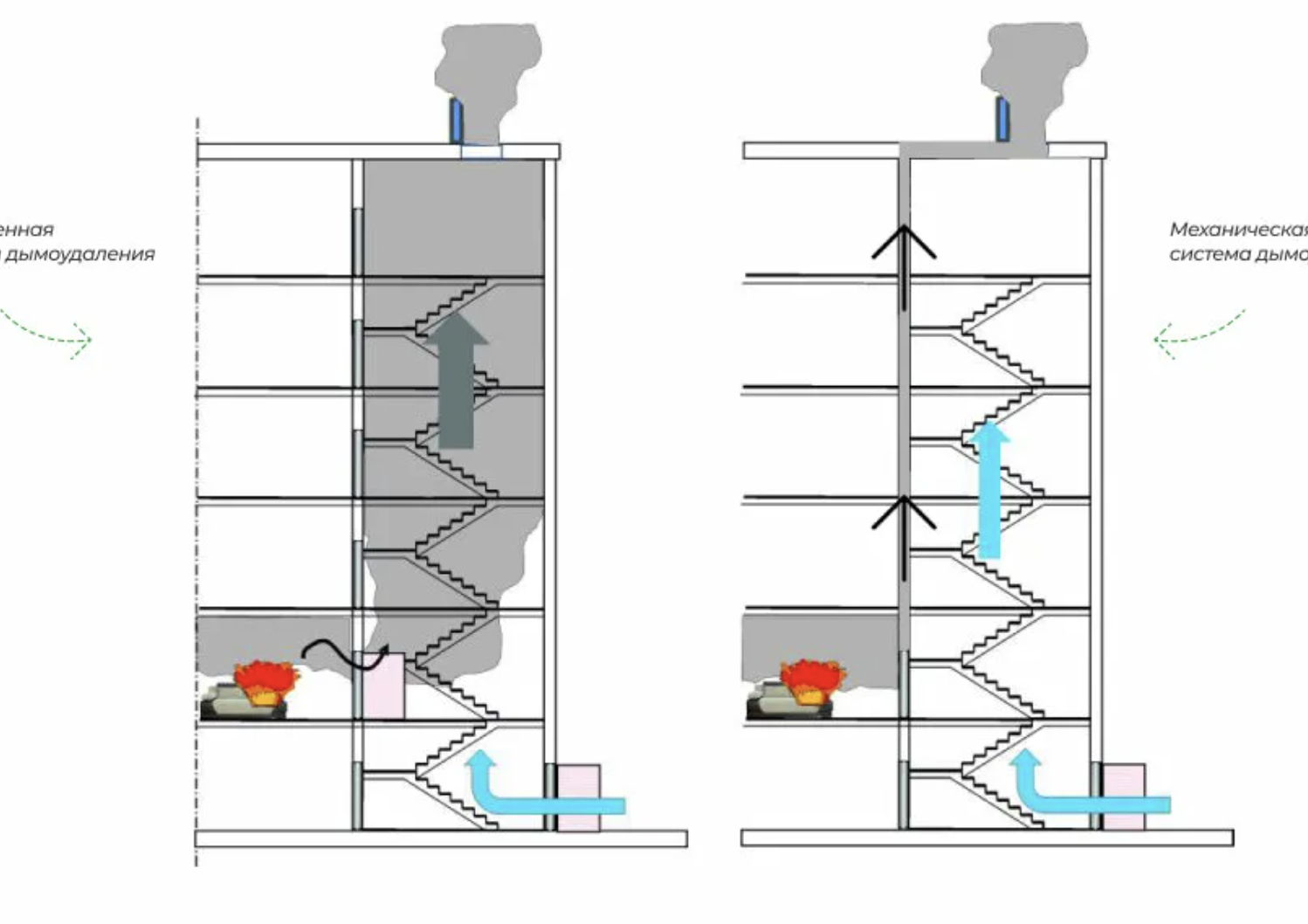

Назначение систем дымоудаления и подпора воздуха
Система дымоудаления предназначена для удаления дыма и горячих газов из:
- коридоров
- холлов
- производственных помещений
- паркингов
Система подпора воздуха выполняет обратную задачу — она создает избыточное давление в:
- лестничных клетках
- лифтовых шахтах
- тамбур-шлюзах
Это препятствует проникновению дыма в безопасные зоны.
Работа обеих систем должна быть синхронизирована и стабильна в условиях высоких температур и задымления.
Основные требования к воздуховодам
Воздуховоды для противодымной вентиляции значительно отличаются от стандартных.
1. Огнестойкость
Ключевой параметр — предел огнестойкости (например, EI 60, EI 90, EI 120).
Это означает, что воздуховод должен:
- сохранять целостность
- не пропускать дым
- выдерживать высокую температуру
в течение заданного времени.
2. Герметичность
Любая утечка дыма снижает эффективность системы.
Требования:
- плотные соединения
- использование специальных уплотнений
- контроль стыков
3. Материалы
Чаще всего используются:
- оцинкованная сталь с огнезащитой
- нержавеющая сталь (в сложных условиях)
Дополнительно применяются:
- огнезащитные покрытия
- изоляционные материалы
Ключевые особенности монтажа
Монтаж систем дымоудаления — это не просто сборка воздуховодов, а строго регламентированный процесс.
1. Жесткая фиксация и крепления
Воздуховоды должны сохранять устойчивость при пожаре.
Особенности:
- применение усиленных подвесов
- использование огнестойких анкеров
- расчет шага креплений
Важно учитывать, что при высокой температуре металл теряет прочность, поэтому стандартные крепления здесь недопустимы.
2. Огнезащита воздуховодов
Если воздуховоды не имеют заводской огнестойкости, применяется дополнительная защита:
- обмазочные составы
- огнезащитные плиты
- базальтовые маты
Ошибки на этом этапе — одна из самых частых причин несоответствия системы нормам.
3. Герметизация соединений
Используются специальные материалы:
- термостойкие герметики
- огнестойкие прокладки
Нельзя применять обычные уплотнители, используемые в стандартной вентиляции.
4. Проходы через противопожарные преграды
Особо критичный узел.
Требования:
- сохранение огнестойкости стены/перекрытия
- применение сертифицированных узлов прохода
- заполнение негорючими материалами
Нарушение этих требований делает систему фактически бесполезной.
5. Минимизация количества соединений
Каждое соединение — потенциальная зона утечки.
Поэтому:
- используются максимально длинные участки
- оптимизируется трассировка
- сокращается количество фасонных элементов
6. Учет температурных деформаций
При пожаре воздуховоды нагреваются и расширяются.
Необходимо:
- предусматривать компенсационные зазоры
- использовать подвижные крепления в нужных местах
Особенности монтажа систем подпора воздуха
Системы подпора работают на создание давления, поэтому есть свои нюансы.
Контроль утечек
Даже небольшие потери давления критичны.
Важно:
- высокая герметичность
- точная подгонка элементов
- качественная сборка
Балансировка системы
После монтажа проводится настройка:
- регулировка заслонок
- проверка давления
- тестирование режимов
Без этого система может не выполнить свою функцию.
Особенности монтажа систем дымоудаления
Здесь ключевой фактор — работа при высокой температуре.
Устойчивость к температуре
Воздуховоды должны выдерживать:
- до 400–600 °C и выше
- длительное воздействие огня
Правильная трассировка
Не допускается:
- лишних поворотов
- сужений
- сложных участков
Чем проще путь удаления дыма — тем эффективнее система.
Установка клапанов дымоудаления
Клапаны должны:
- автоматически срабатывать
- быть правильно ориентированы
- иметь доступ для обслуживания
Ошибки монтажа клапанов — частая причина отказа системы.
Типичные ошибки при монтаже
На практике встречаются одни и те же проблемы:
- использование обычных воздуховодов без огнезащиты
- неправильные крепления
- отсутствие герметизации
- нарушение узлов прохода
- несоблюдение проектных решений
Все это приводит к тому, что система не проходит испытания или не работает при пожаре.
Взаимосвязь производства и монтажа
Качество монтажа напрямую зависит от качества изготовленных воздуховодов.
Если элементы:
- имеют отклонения по геометрии
- плохо стыкуются
- не соответствуют проекту
монтаж становится сложнее, а герметичность — ниже.
Поэтому важно использовать продукцию проверенных производителей, специализирующихся на воздуховодах для противопожарных систем.
Например, решения по изготовлению воздуховодов с учетом требований к дымоудалению и подпору можно найти на сайте
Роль профессионального монтажа
Даже качественные воздуховоды не гарантируют результат без грамотного монтажа.
Профессиональные монтажные компании:
- строго соблюдают проект
- используют сертифицированные материалы
- учитывают нормы пожарной безопасности
- проводят пуско-наладку
Комплексный подход позволяет обеспечить реальную работоспособность системы.
Опыт реализации таких проектов можно посмотреть на сайте
Итог
Монтаж воздуховодов систем подпора воздуха и дымоудаления — это высокоточная и ответственная задача. Здесь важна каждая деталь: от материала до последнего соединения.
Чтобы система действительно выполняла свою функцию, необходимо:
- использовать огнестойкие материалы
- строго соблюдать технологию монтажа
- уделять внимание герметичности
- правильно выполнять узлы прохода
- работать с опытными подрядчиками
Только в этом случае система обеспечит безопасность людей и соответствие всем нормативным требованиям.
